揭秘直流充电桩核心部件——充电桩模块

01什么是充电模块？

充电装模块是直流充电桩的核心部件，包括AC/DC模块、DC/DC模块，负责将电网输入的交流电或直流电，转换为适配电动汽车电池

的直流电。

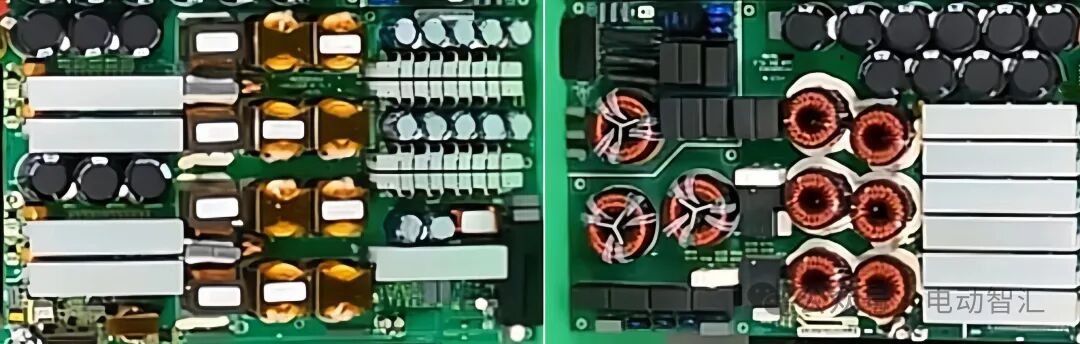

无论直流充电桩的功率大小如何，其内部核心架构都遵循模块化设计，由功能明确的单元模块构成。下图所示的电路板便是充电桩模块，

尽管不同厂商在细节上有所差异，但整体的模块化构成逻辑是相通的。

02传统快充桩VS新型快充桩

一、传统快充桩

传统大功率直流充电桩采用独立电源模块堆叠设计，功率密度较低、设备体积偏大，充电功率通常在60-350kW，充电时长约30-60分钟

主要依赖内置的大功率风扇进行风冷散热，这不仅噪音较大，而且在高温环境下，散热效率会成为限制功率输出的瓶颈，如下图：

03充电桩模块

控制器的软件算法会控制半导体功率开关工作，调节充电模块的电压和电流，以此给电池组充电。

关于AC/DC,DC/DC原理部分，下期会给大家继续介绍。

维修充电桩模块可以选择我们的多品牌充电桩模块检测仪（小瑞直流充电桩模块检测仪），该模块检测仪支持60种模块品牌，

可以免费升级，远程技术指导。具体详情请参考该网站产品详情页面的具体介绍。
