带固定座的插片式直流接触器TKEV30-12DC-P1

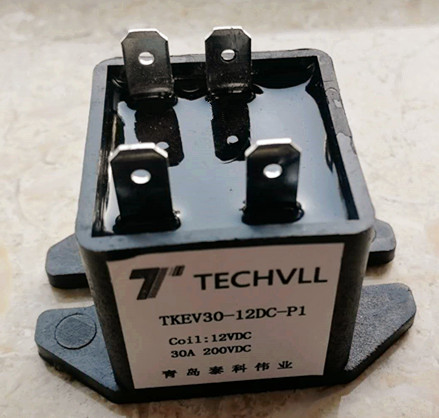

实拍图片：
专利证书：
额定电压：DC200V
额定电流：30A
尺寸：36*58*33
1、 性能参数
触点形式 | 1组常开 | 吸合时间 | ≤20ms |
触点材料 | 银合金 | 释放时间 | ≤10ms |
最大连续电流 | 30A | 电气寿命 | 30A200VDC NO/OFF=1S/6S ≥10000次 |
最小负载 | 6VDC 1A | 机械寿命 | NO/OFF=0.1S/0.1S ≥1000000次 |
绝缘电阻 | 10MΩ(500VDC) | 工作环境温度 | -40℃到+75℃ |
2、线圈参数
额定电压 | 动作电压 | 释放电压 | 线圈电阻 | 线圈功耗 |
12VDC | ≤8.4 VDC | ≥1.4 VDC | 105±5% | 约1.7W |
24VDC | ≤17 VDC | ≥3 VDC | 420±5% | 约1.7W |
3、 订货标记
TK EV 30(20/40/50) - 12DC -P1（L/P2）
（1） （2） （3） （4） （5）
（1）产品型号 TK:产品代码
（2）应用场合 EV:新能源行业
（3）额定电流 30:30A(20A/40A/50A)
（4）线圈电压 12DC:12VDC
（5）出线方式 P1:插片(平行排布）L:引线 P2:插片（十字排布）

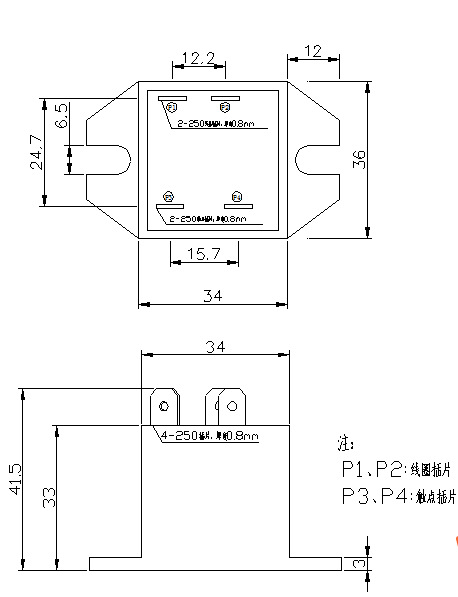

4、产品尺寸图:
